Инженерная графика


1 ВВЕДЕНИЕ

Инженерная графика – трудоемкий предмет. Поэтому необходимо так организовать свою работу, чтобы при наименьшей затрате времени выполнить задание строго по учебному графику. Хорошо продуманные подготовительные операции в значительной мере предопределяют успех изучения курса.

Для освоения данного курса и организации самостоятельной работы при дистанционной технологии изучения дисциплины в качестве справочного материала студенту предлагается две методические разработки:

* «ИНЖЕНЕРНАЯ ГРАФИКА. Учебное пособие» – содержит теоретический материал данного курса. Внимательное изучение данного учебного пособия подготовит студента к выполнению графических работ, предусмотренных учебной программой.

* «ИНЖЕНЕРНАЯ ГРАФИКА. Методические указания» – содержит задания на выполнение контрольно-графических работ, рекомендации по их выполнению и примеры выполнения работ.

2 СОДЕРЖАНИЕ ЛЕКЦИОННОГО КУРСА

2.1 Основы начертательной геометрии

Общие сведения о способах проецирования. Проецирование точки, прямой. Прямые частного положения. Взаимное положение точки и прямой. Взаимное положение двух прямых. Проецирование плоских углов.  Плоскость. Точка и прямая в плоскости. Взаимное положение плоскостей. Многогранники. Сечение многогранников проецирующей плоскостью. Пирамида с вырезом. Тела вращения. Сечение тел вращения проецирующей плоскостью. Тела вращения с вырезом.



2.2 Основные правила выполнения чертежей

Форматы. Масштабы. Типы линий. Шрифты чертежные. Изображения (простые и сложные разрезы, сечения, выносные элементы). Графическое обозначение материалов. Нанесение размеров. Аксонометрические проекции.



2.3 Резьбы

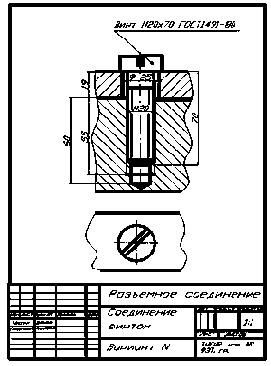

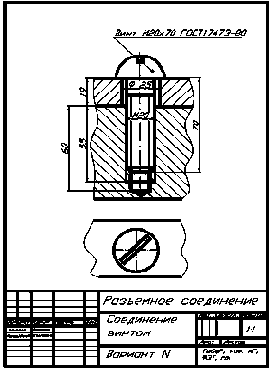

Общие сведения о резьбах. Основные параметры и элементы резьбы. Изображение и обозначение резьб. Назначение резьб. Резьбовые соединения. Расчет винтового соединения.

2.4 Чтение и деталирование  сборочных чертежей

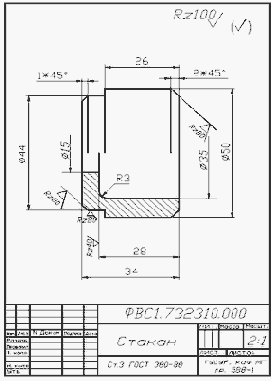

Содержание и объем работы. Пример чтения сборочного чертежа. Основные требования к рабочему чертежу. Порядок выполнения и оформления чертежей.
